KSD 2161

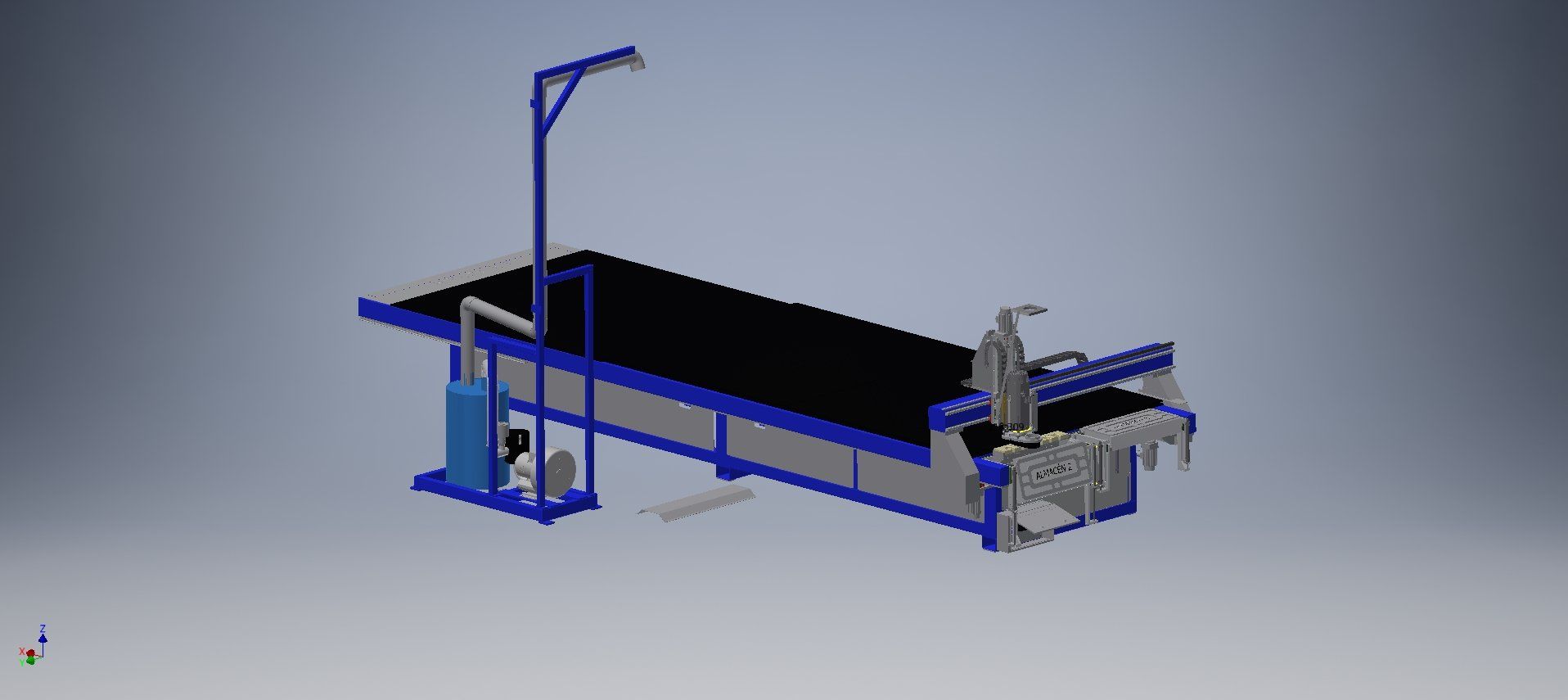

El modelo de máquina KSD PRO II 2060 3H, es una fresadora de control numérico CNC, profesional, de alto rendimiento, de tres ejes con bancada (mesa de trabajo) y puente móvil con desplazamiento sobre toda la superficie útil de trabajo, donde se alojan los tres motores fresadores. Está dotada de un sistema de vacío profesional en toda la superficie de trabajo, sistema de posicionamiento neumático con topes escamoteables en la superficie de trabajo y sistema de aspiración de viruta individual para cada motor fresador preinstalado.
Está compuesta por:
• Chasis monocasco en acero rectificado en CNC.
• Tamaño útil de: 2150x6300x200 mm.
• Mesa de vacío compuesta por: placa de aluminio 5083 rectificado de 10 mm, Placa de PVC de 20 mm y sufridera DM de 4 mm. Sistema de doble perforado.
• 2 Bombas de vacío de 7,5 Kw 380 vAC, de doble etapa, -400 mbar, 500 m³/hora.
• Válvula de seguridad por exceso de vacío.
• 6 zonas de vacío independientes.
• Posicionadores neumáticos.
• Sistema de aspiración de viruta preinstalado.
• XYZ: Guías cuadradas de 25 mm con 12 rodamientos lineales HGW25.
• Z: Husillo de bolas laminado con tuerca de recirculación de bolas de 20 mm y soportes BK/BF.
• Eje X: Doble motor (uno en cada guía) Sistema Gantry con reductora planetaria de precisión, cremallera helicoidal y piñón templado y rectificado.
• Eje Y: Motor con reductora planetaria de precisión, cremallera helicoidal y piñón templado y rectificado.
• Eje Z: Motor de transmisión directa al husillo, con tuerca de recirculación de bolas de 20 mm.
• Motor fresador AF TeknoMotor de 3,3 Kw, con variador Mitsubishi de 3,7 Kw y velocidades variables de 0 a 18.000 rpm. Portaherramientas mediante Pinza ER25 que permite un diámetro de herramienta de 1 a 16 mm.
• 4 Motores Híbridos con Encoder.
• 4 Drivers digitales AC.
• 4 Sensores inductivos de posicionamiento.
• Resolución Encoder motores 10.000 psi/rev.
• Resolución electrónica de mecanizado de 0,025 mm.
• Ordenador portátil dedicado.
• Control CNC KSD 02.27 (G-Code Iso, PLT, DXF).
• Comunicación vía Ethernet cat. 5.
• Mando inalámbrico para control de inicio, pausa, parada, velocidad de ejecución, calibración del eje Z y movimientos en ejes XYZ.
• Visualización de trabajo en pantalla y estimación de tiempo restante.
• 9 Puntos en ejes XY de trabajo inicial programables.
• Programación matricial de mecanizados a pie de máquina.
• Inicio del programa en cualquier punto del mecanizado.
• Cambio de velocidad de ejecución y revoluciones de los motores fresadores en tiempo real.
• 3 Puntos de parada de emergencia.
• Calibración automática de la altura de la herramienta.
