KSD MOTION CONTROL

KSD 1550 ATC

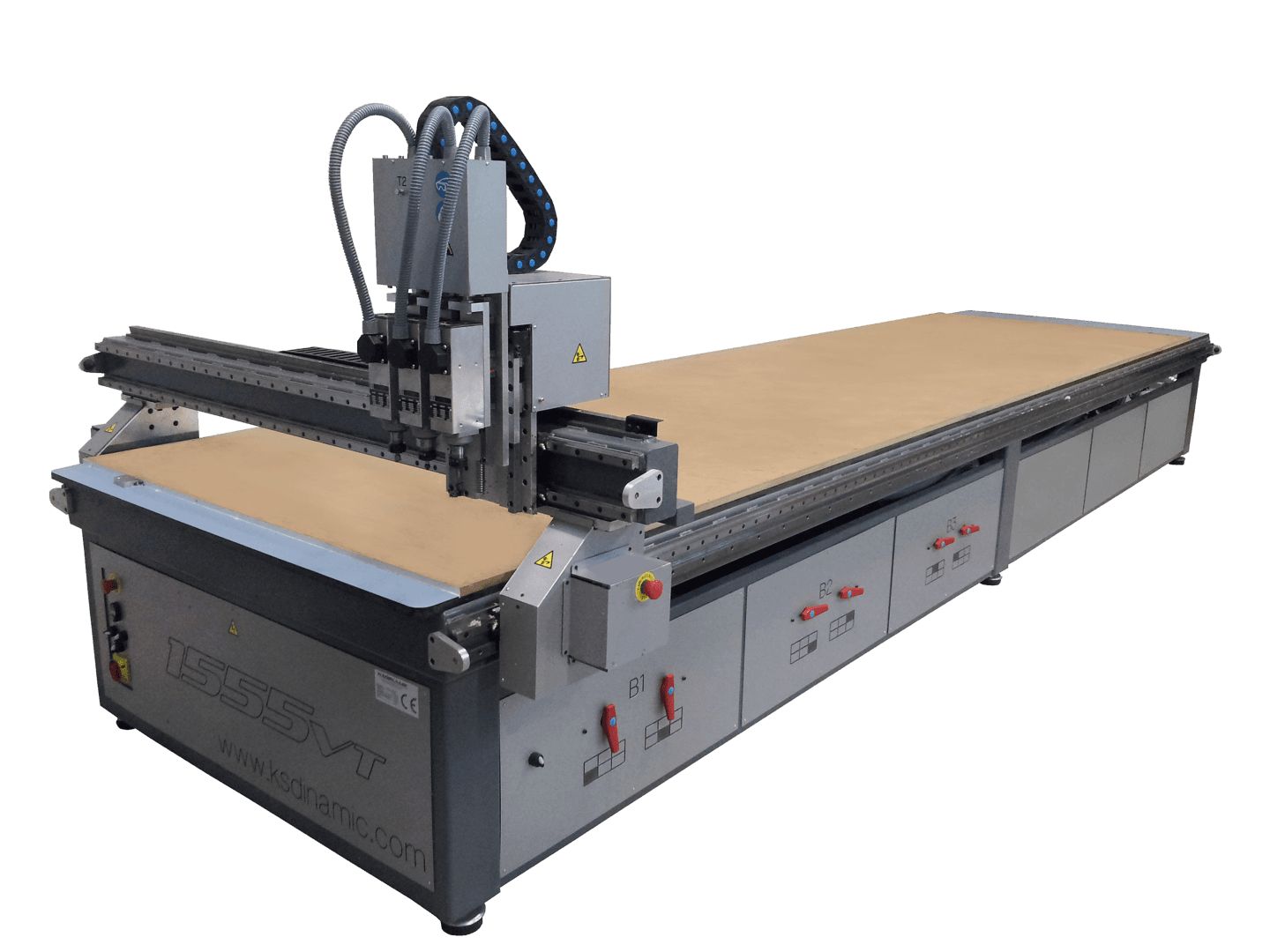

Machine KSD 1550 ATC est une fraiseuse à commande numérique CNC, professionnelle, de haute performance, de trois axes avec banc (table du travail) et de pont mobile à déplacement sur toute la surface de travail utile, où loge le moteur fraiseur. Avec changeur d'outil.

Est composée de:

• Châssis monocoque en acier rectifie CNC.

• Taille utile: 1500x5000x200 mm.

• Banc formé par une plaque d'aluminium rainurée sur toute la surface de travail de 30 mm avec rainures pour loger les éléments de serrage des matériaux à usiner.

• X: guides carrés de 30 mm. avec 32 roulements linéaires HGR30R.

• Y: guides carrés de 25 mm. avec 32 roulements linéaires HGR25R.

• Z: guides carrés de 25 mm avec 2 roulements linéaires HGR25R.

• X, Y: Vis à billes roulée avec écrou à recirculation de billes de 40 mm. et supports BK et BF de 30 mm.

• Z: Vis à billes roulée avec écrou à recirculation de billes de 20 mm et supports BK et BF de 15 mm.

• Axe X: Double moteur à entraînement direct sur la broche, avec écrou à recirculation de billes.

• X1, X2: moteurs Panasonic A5-1,5 Kw-Al

• Axe Y: moteur d’entraînement direct

vers la broche, avec écrou à recirculation de billes.

• Y1: moteur Panasonic A5-1,5 Kw-Al.

• Axe Z: moteur d’entraînement direct vers la broche, avec écrou à recirculation de billes.

• Z1: moteur Panasonic A5-1,5 Kw-Al-FM

• Changeur de moteur TeknoMotor ATC71-B-HSK-F63-LN, 6,6 kW, avec inverseur Mitsubishi de 7,5 kW. et des vitesses variables de 0 à 24 000 tr / min. Porte-outil par ER20 Clip permettant un diamètre d'outil de 1 à 12 mm.

• 4 pilotes numériques AC. MDDHT3420.

• 4 capteurs de positionnement inductifs.

• Moteurs Résolution du codeur 10 000 psi / tour.

• Résolution électronique de l'usinage 0,025 mm.

• 2 points d'arrêt d'urgence.

• Calibrage automatique de la hauteur de l'outil.
